2-drogowy hydrauliczny zawór przełączający DBW

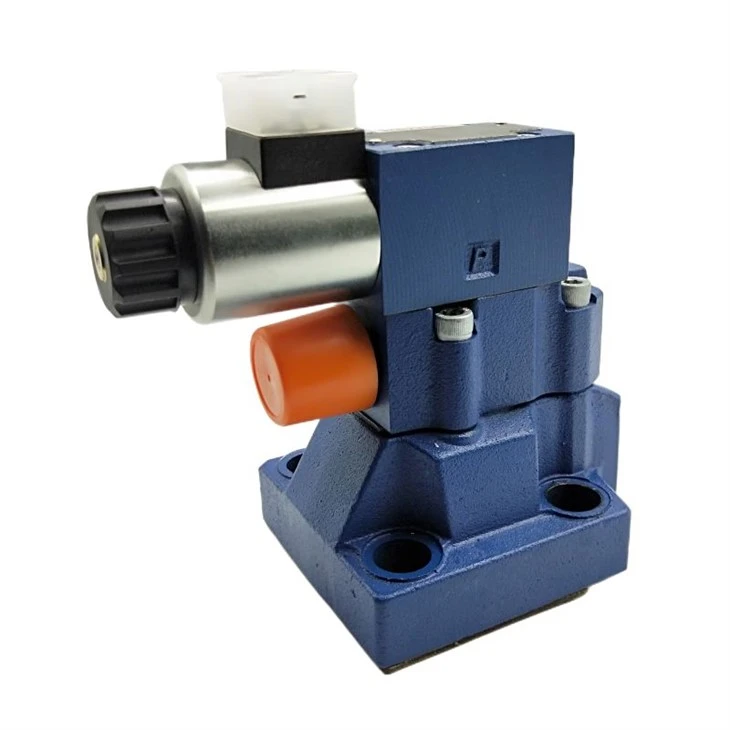

Zawór elektromagnetyczny Rexroth Hydraulic DBW to sterowany pilotem zawór nadmiarowy. Służą do ograniczania (DB) lub ograniczania i odciążania uruchamianego elektromagnetycznie (DBW) ciśnienia w układzie. Hydrauliczny zawór elektromagnetyczny DBW składa się zasadniczo z pilota sterującego (1) z elementem regulującym ciśnienie (2), zaworu głównego (3) z wkładką suwaka głównego (4) i zaworu kierunkowego (5), opcjonalnie.

Zawór ograniczający ciśnienie typu DB
Ciśnienie wywierane przez układ działa na szpulę główną (4). Jednocześnie ciśnienie jest podawane na sprężynową stronę suwaka głównego (4) i na zawór sterujący (1) poprzez przewody sterujące (6) wyposażone w dysze. Jeżeli ciśnienie w układzie przekroczy wartość ustawioną na sprężynie (7), otwiera się grzybek (10) pilota sterującego. Płyn hydrauliczny po obciążonej sprężyną stronie głównej szpuli (4) przepływa teraz przez komorę sprężyny pilota sterującego (1) do zbiornika albo wewnętrznie przez przyłącze T, albo zewnętrznie przez przyłącze Y. Dzięki kombinacji strumieni w przewodach sterujących, następuje spadek ciśnienia na suwaku głównym, w ten sposób rozłączane jest połączenie P z T. Płyn hydrauliczny przepływa z kanału P do kanału T utrzymując ustawione ciśnienie robocze. Zawór nadmiarowy ciśnienia można rozładować za pomocą pilota lub przełączyć na inną wartość ciśnienia poprzez przyłącze X (8).

Hydrauliczny zawór elektromagnetyczny typu DBW
Funkcja tego zaworu jest w zasadzie taka sama jak zaworu typu DB. Odciążenie suwaka głównego (4) następuje natomiast poprzez sterowanie zamontowanym rozdzielaczem (5). Aby zmniejszyć skoki ciśnienia w zbiorniku podczas przełączania na obieg bezciśnieniowy poprzez obsługę zaworu kierunkowego, można zastosować suwak główny w wersji suwakowej (4.1).

DBW10A1-52/100X-6EG24N9K4
DBW10A1-52/100Y-6EG24N9K4
DBW10A1-52/100XY-6EG24N9K4
DBW10A2-52/100X-6EW230N9K4
DBW10A2-52/100Y-6EW230N9K4
DBW10A2-52/100XY-6EW230N9K4
DBW10A2-52/100X-6EG24N9K4
DBW10A2-52/100Y-6EG24N9K4
DBW10A2-52/100XY-6EG24N9K4
DBW20B2-5X/3506EG24N9K4
DBW20B2-5X350S6EG24N9K4/R12
DBW20B1-5X/350S6EG24N9K4/R12
DBW30B2-52/100-6EW230N9K4
DBW10A1-5X/200 6EW230N9K4/R12
DBW30B2N5X/315-SG24N9K4R12
DBW10A2-5X/315-6EG24N9K4
DBW10B1-30/315U6EG24N9K4+Z5L
DBW20A2-5X/315-6EG24N9K4+Z4
DBW20B1-52/315-6SG24N9K4
DBW20B1-52/315-6EG24N9K4
DBW10B2-52/315-6EG24N9K4
DBW30B1-5X/200-6AG24NK4
DBW30B1-5X/200-6EG24N9K4
DBW10B2-52/315-6AG24NZ5L
DBW10B2-52/315-6EG24N9K4+Z5L
DBW10B2-5X/100U6EG24NK4
DBW10B2-50/200U6EG24N9K4+Z5L
DBW30A2-5X/315-6EG24N9K4
DBW10B1-25/315 6EG24N9K4
DBW10A1-52/200-6EG24N9K4
DBW10A2-5X/200-6EG24N9K4
DBW10A2-5X/315-6EG24N9K4
DBW10B1-5X/200-6EG24N9K4
DBW10B1-5X/315-6EG24N9K4
DBW10B2-5X/200-6EG24N9K4
DBW10B2-5X/315-6EG24N9K4
DBW20A2-5X/200-6EG24N9K4
DBW20A2-5X/315-6EG24N9K4
DBW20B1-5X/200-6EG24N9K4
DBW20B1-5X/315-6EG24N9K4
